Descrizione del macchinario
Principio di funzionamento

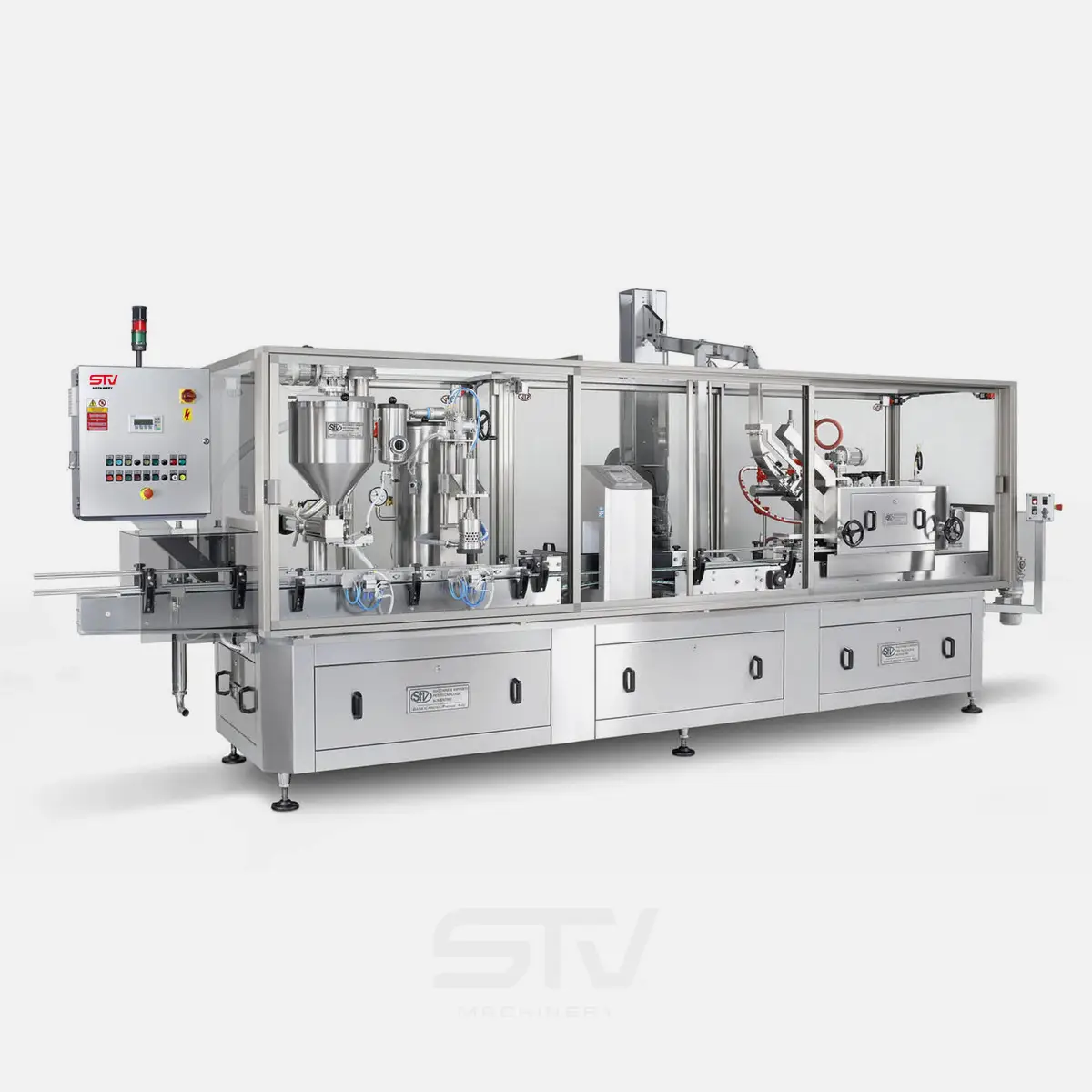

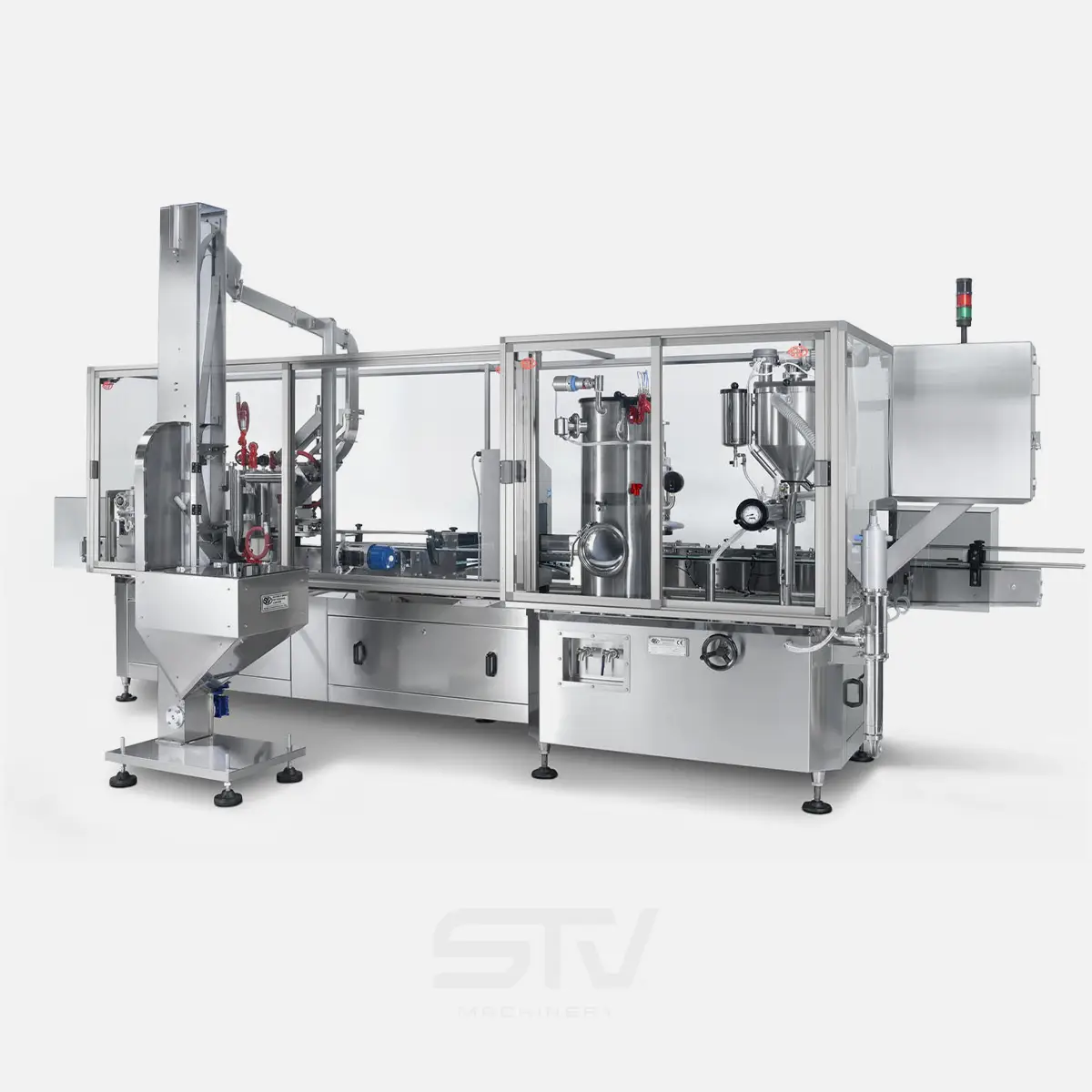

Il Monoblocco STV è un sistema COMPONIBILE a seconda delle funzioni richieste:
- RIEMPIMENTO di prodotti densi e semi-densi dolci (marmellate, miele, yogurt, ecc.) o salati (maionese, salse, sughi, paté, ecc.) contenenti anche piccoli pezzi solidi.
- COLMATURA SOTTOVUOTO con liquidi di governo (olio, aceto, salamoia, sciroppo) di contenitori già riempiti con prodotti solidi (sott’oli, sottaceti, legumi in salamoia, frutta sciroppata, ecc.) tramite Tavolo di Riempimento motorizzato o Riempitrice a Vibrazione mod.RPN.

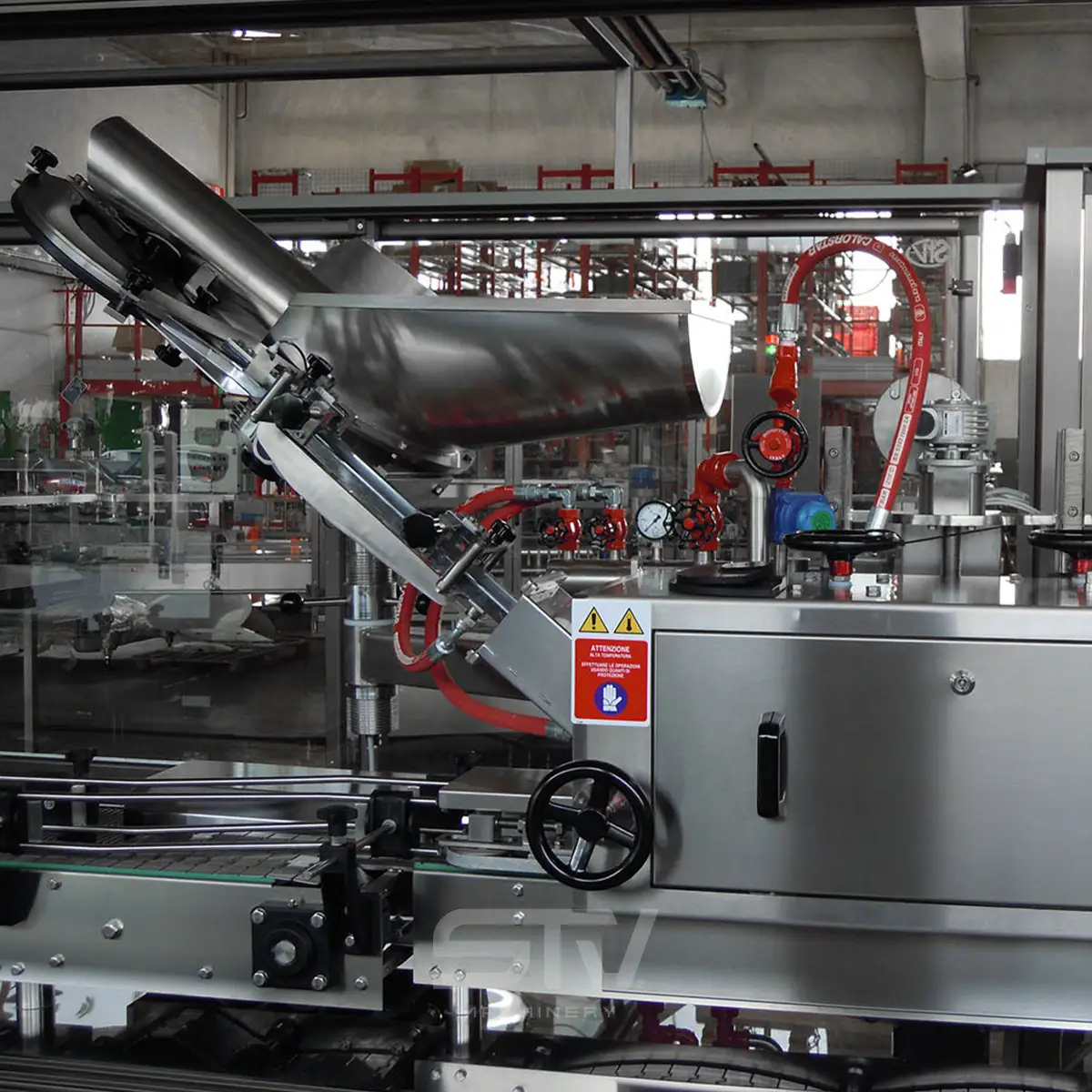

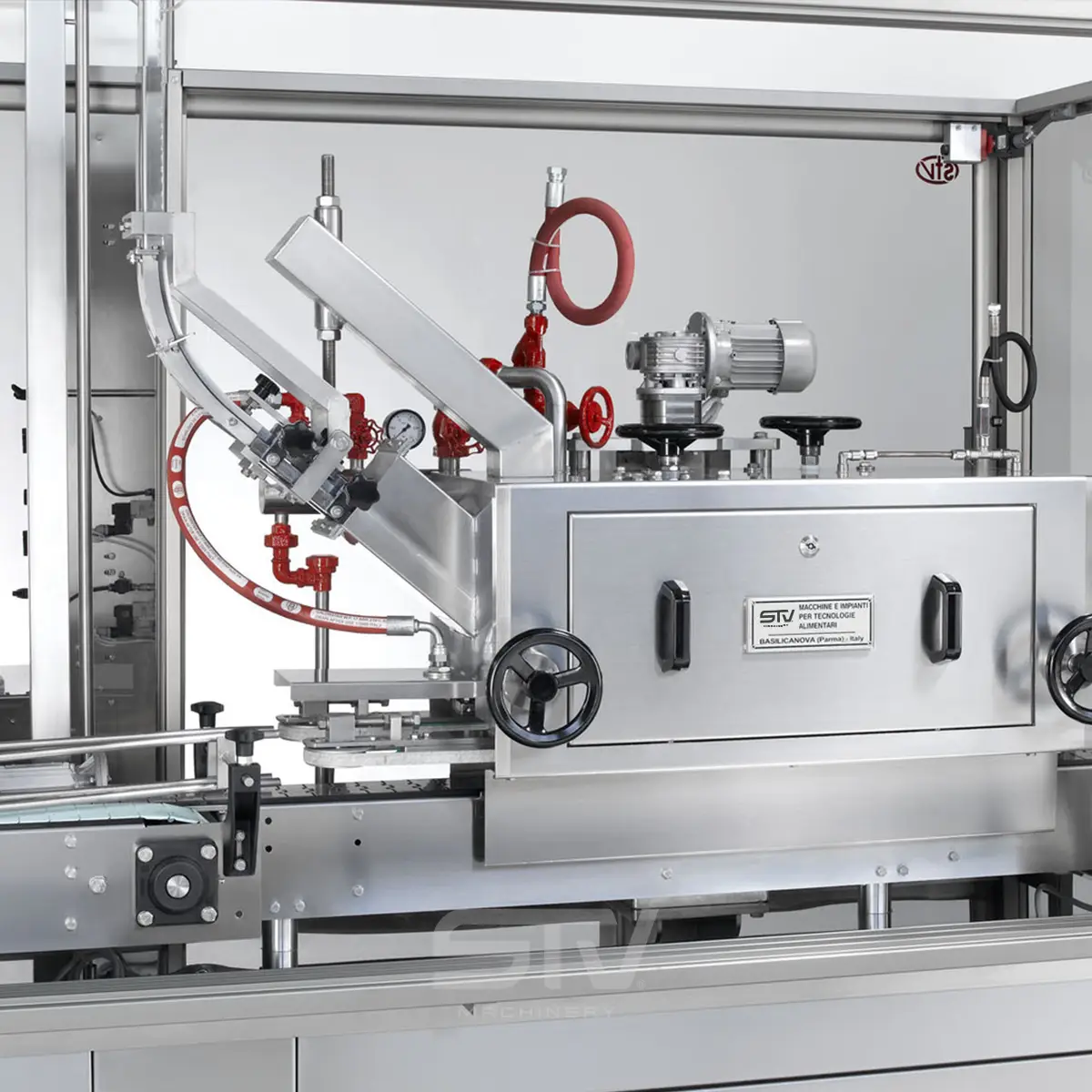

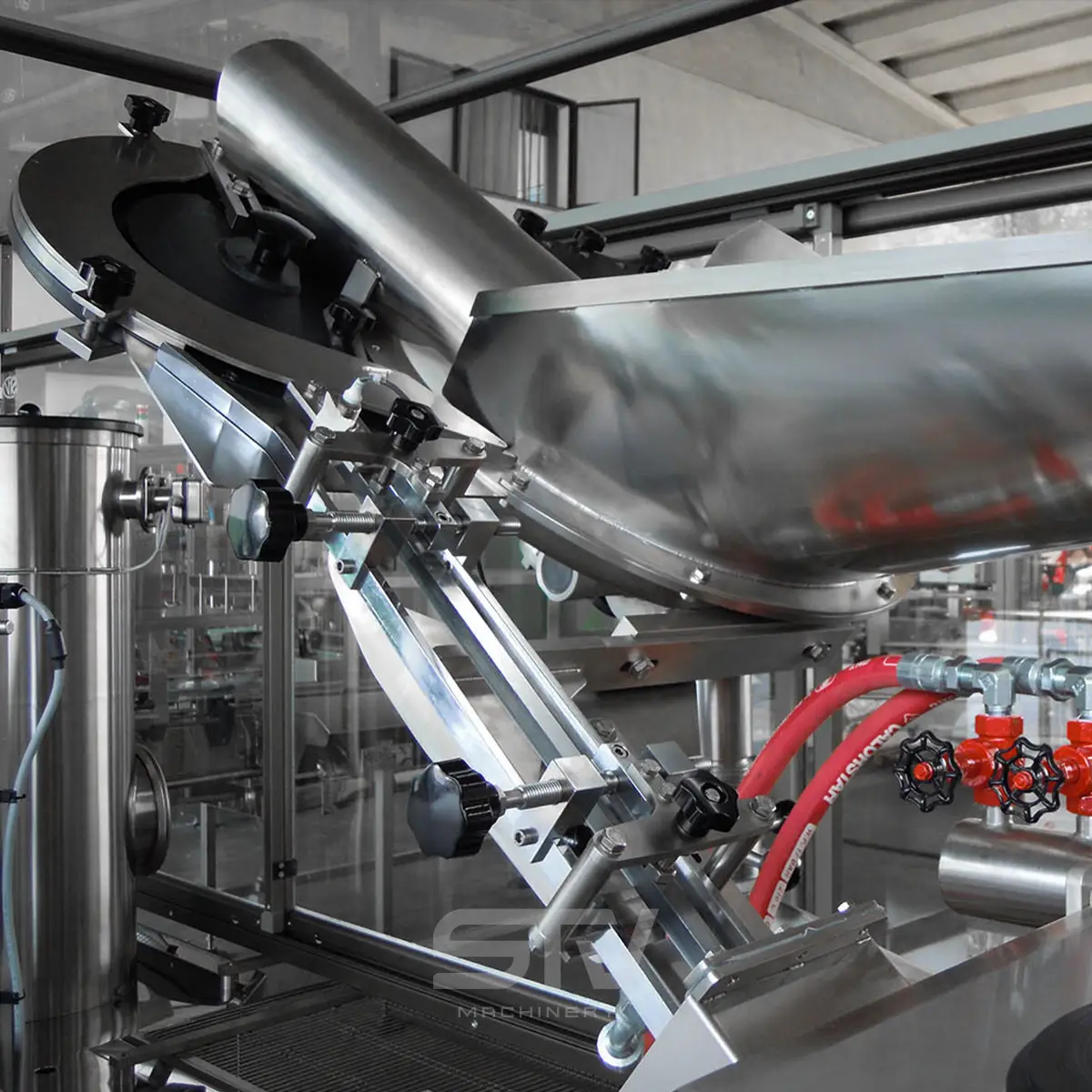

- CHIUSURA vasi / bottiglie in vetro con capsule twist-off oppure contenitori in PET con tappi in plastica a pressione o a vite.
In tutte le configurazioni è prevista la PREDISPOSIZIONE PER L’EVENTUALE INSTALLAZIONE DEL METAL DETECTOR, che può essere fornito su richiesta anche in un secondo tempo.
I principali vantaggi
- Bassi consumi
- Elevata affidabilità
- Dimensioni contenute
- Cambio formato rapido
- Massima flessibilità di utilizzo
- Lavaggio e pulizia semplificate
- Ottima protezione del prodotto
Contenitori trattati
| Contenitori trattati | VASI/BOTT. VETRO | LATTINE METALL. | RECIPIENTI PET |
|---|---|---|---|
| RIEMPIMENTO | X | X | X |
| COLMATURA SOTTOVUOTO | X | X | X |
| CHIUSURA | X | X |
Produttività
| MOD. | DESCRIZIONE | PRODUZ./ORA [*] (contenitori da 100 ml) |
|---|---|---|
| DC | 1 valvola di dosaggio prodotti densi e semi-densi + unità di chiusura | 1.600 |
| 2DC | 2 valvole di dosaggio prodotti densi e semi-densi + unità di chiusura | 3.000 |
| CC | 1 valvola di colmatura sottovuoto per liquidi di governo + unità di chiusura | 500 |
| 2CC | 2 valvole di colmatura sottovuoto per liquidi di governo + unità di chiusura | 900 |
| DCC | 1 valvola di dosaggio prodotti densi e semi-densi + 1 valvola di colmatura sottovuoto per liquidi di governo + unità di chiusura | 1.600 (dosaggio e chiusura) 500 (colmatura sottovuoto) |
| 2D2CC | 2 valvole di dosaggio prodotti densi e semi-densi + 2 valvole di colmatura sottovuoto per liquidi di governo + unità di chiusura | 3.000 (dosaggio e chiusura) 900 (colmatura sottovuoto) |
| 2DCC | 2 valvole di dosaggio prodotti densi e semi-densi + 1 valvola di colmatura sottovuoto per liquidi di governo + unità di chiusura | 3.000 (dosaggio e chiusura) 500 (colmatura sottovuoto) |
| D2CC | 1 valvola di dosaggio prodotti densi e semi-densi + 2 valvole di colmatura + unità di chiusura | 1.600 (dosaggio e chiusura) 900 (colmatura sottovuoto) |
[*] Da intendersi indicativa, in quanto vincolata alla tipologia di prodotto e alle dimensioni e forma del contenitore.
Caratteristiche costruttive
- Basamento con piedi di appoggio regolabili in altezza, piastra di supporto in acciaio al carbonio, struttura e rivestimento totale con portelli d’ispezione in acciaio inox.
- Il basamento racchiude:

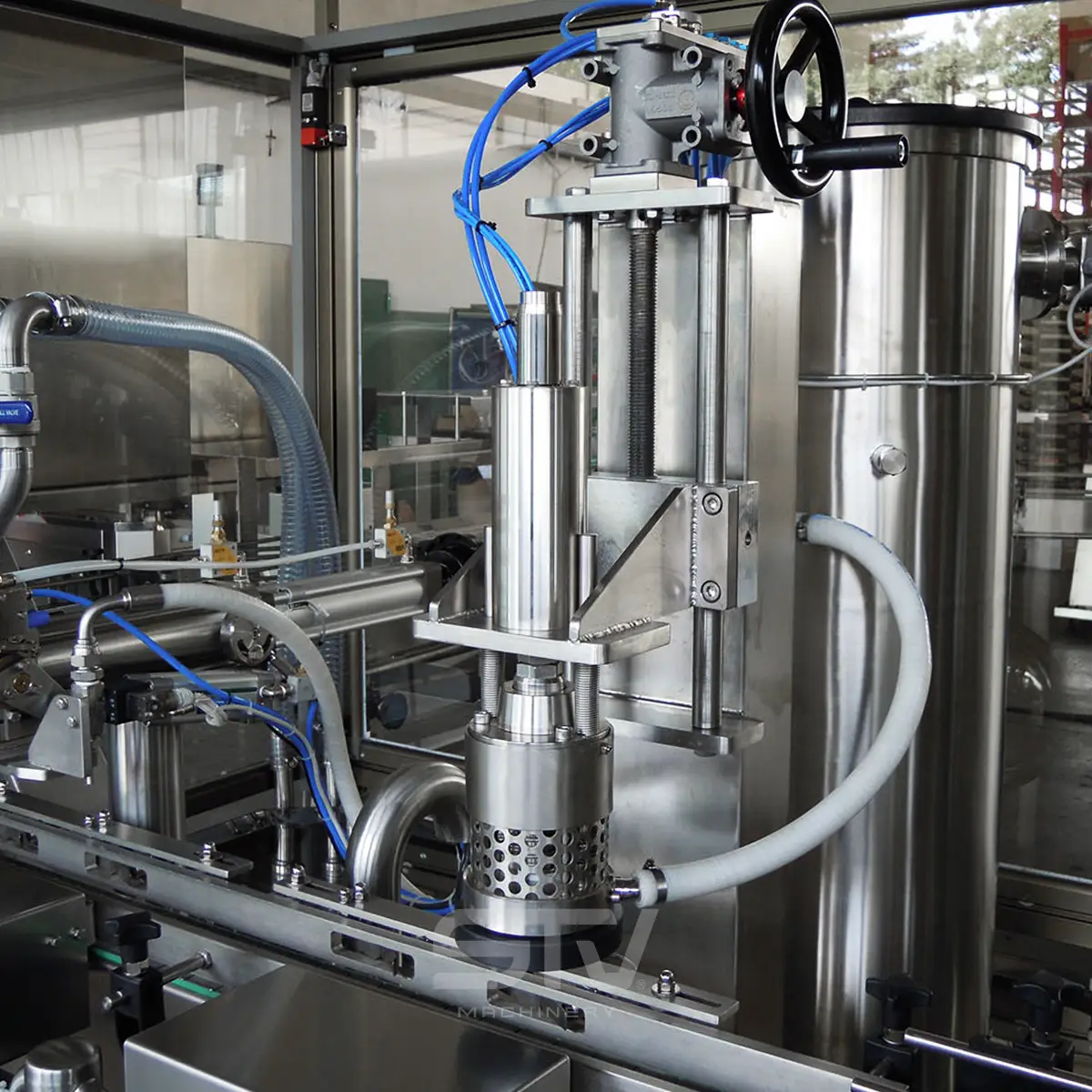

- Nella configurazione Dosaggio + Chiusura: un martinetto con volantino esterno per la regolazione in altezza del gruppo dosatore ed il gruppo trattamento aria completo di elettrovalvole.
- Nella configurazione Colmatura sottovuoto + Chiusura: una pompa per vuoto ad anello liquido per la colmatrice ed il gruppo trattamento aria completo di elettrovalvole.

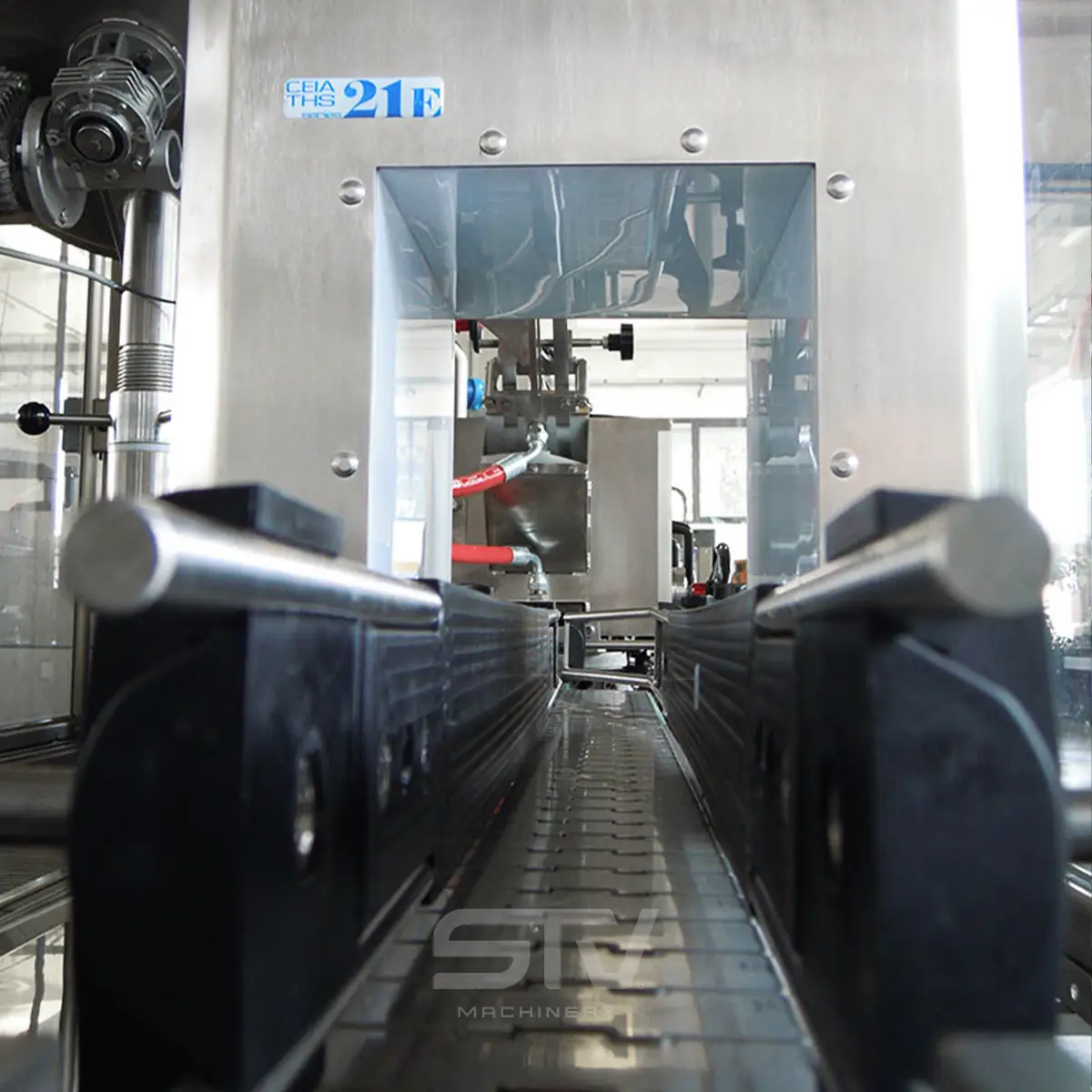

- Nella parte superiore del basamento sono installati: il trasportatore di alimentazione ed evacuazione contenitori ai gruppi di lavorazione, costituito da catena table-top in acciaio inox, montata su listelli di materiale antifrizione e guide di contenimento regolabili, testata motorizzata mediante motoriduttore e testata folle.
- Quadro elettrico di comando in acciaio inox AISI 304.
- Fabbricazione in acciaio inox AISI 304, eccetto alcuni particolari che sono in materiale diverso idoneo al loro funzionamento.
- Protezione antinfortunistica a norma CE.
- Dopo l’avviamento e le relative regolazioni la macchina non necessita dell’assistenza dell’operatore.
Dati Tecnici
| Lunghezza (comprensiva del nastro di ingresso e di uscita): | 6.000 mm MAX. (corrispondente alla configurazione più completa 2D2CC) |
| Larghezza | 1.200 mm |
