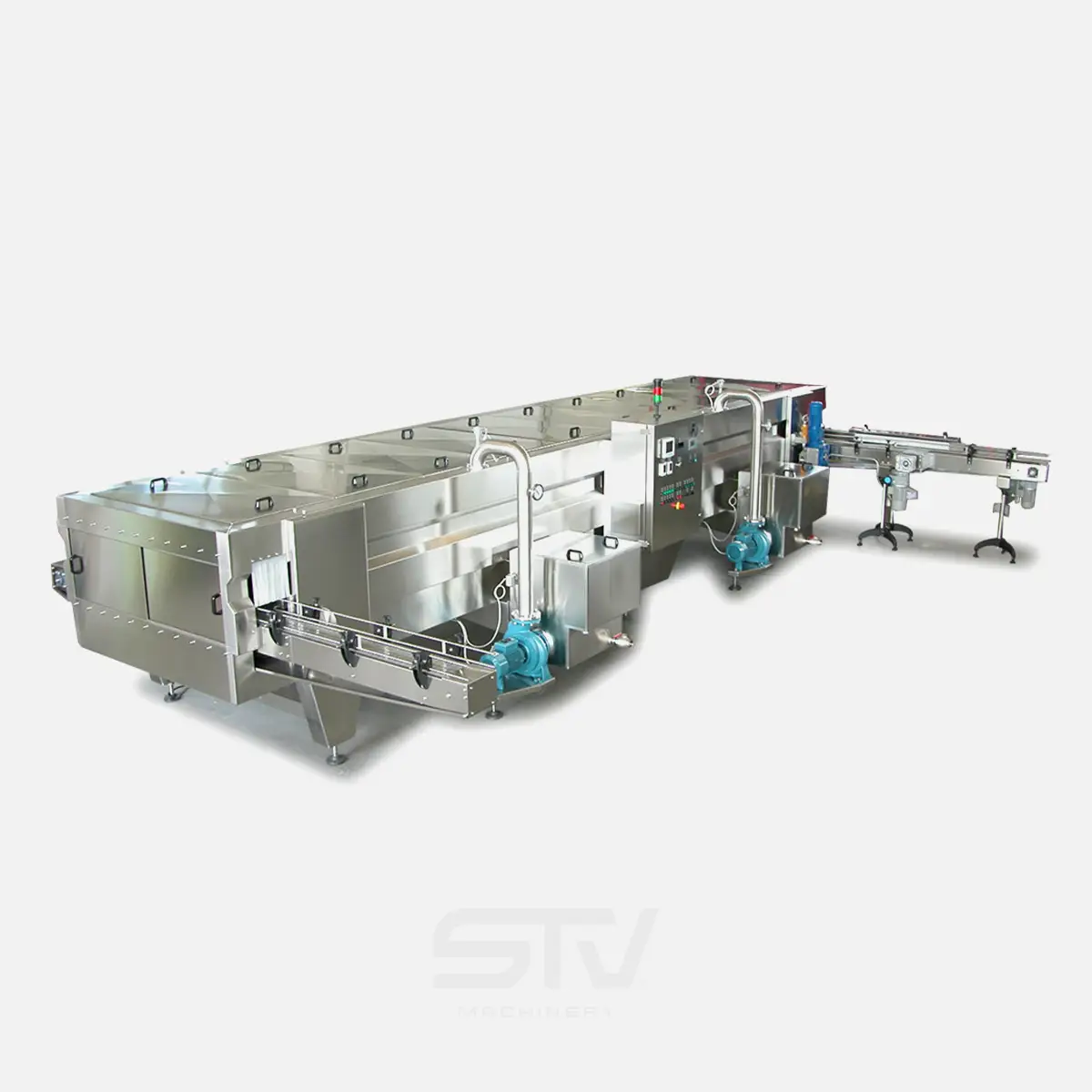

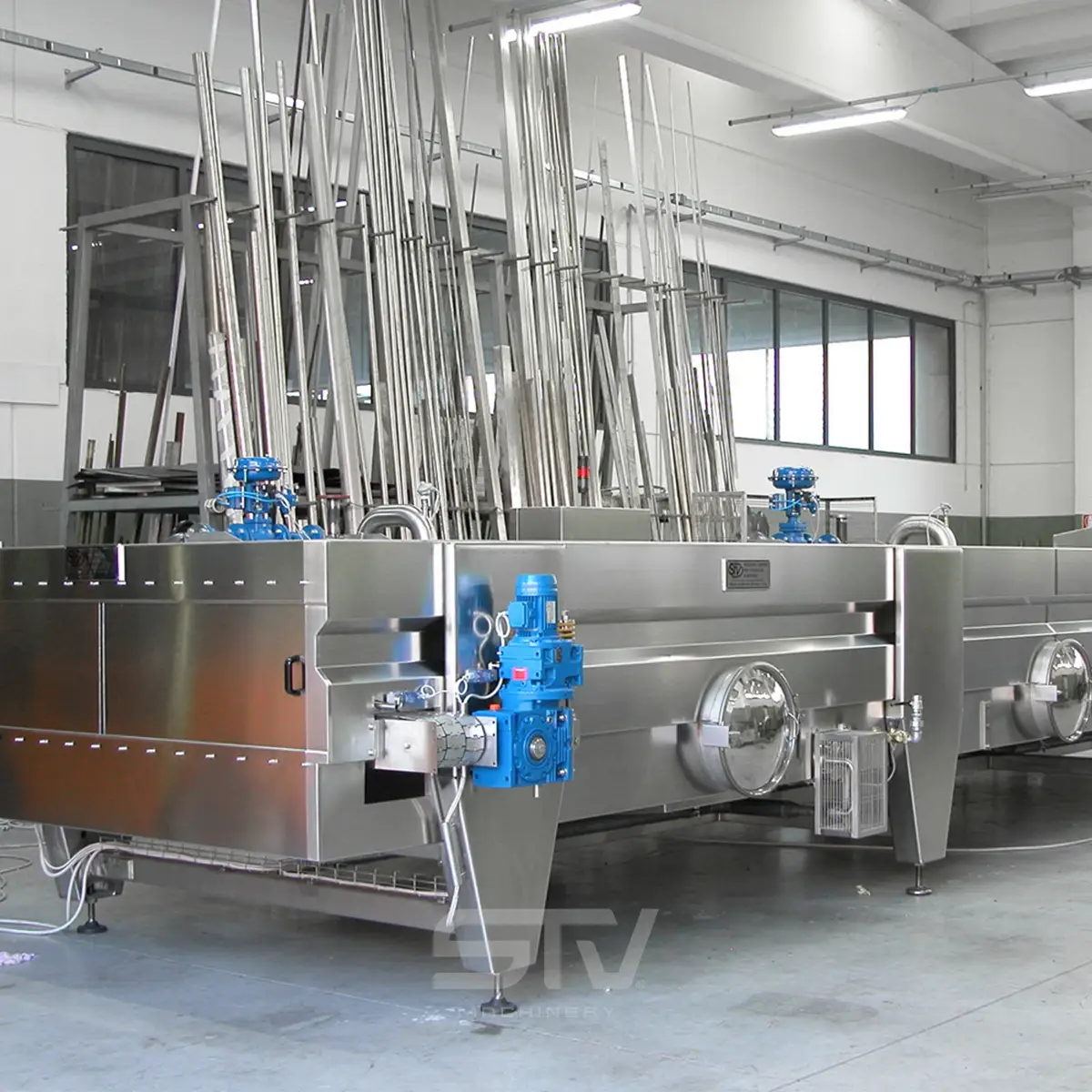

Descrizione del macchinario
Principio di funzionamento
La macchina è divisa in 2/3 zone di lavoro ed il riscaldamento delle zone di lavoro viene realizzato tramite iniettori di vapore.
I contenitori in arrivo dal trasportatore di ingresso entrano nella macchina dove vengono sottoposti al trattamento impostato.
A ciclo di trattamento ultimato, i contenitori arrivano sul trasportatore d’uscita a velocità differenziata per l’allineamento degli stessi, sul quale è montato il gruppo disfa-ponte che, con la sponda mobile a movimento alternato, in caso di accumulo nel trasportatore causato da intasamento a valle, permette di allineare i contenitori ad un’unica via ed inviarli alle macchine successive.
Le caratteristiche tecniche e costruttive della macchina variano a seconda del tipo di prodotto da trattare e della produzione oraria richiesta.
Caratteristiche Costruttive
- Tunnel in lamiera di acciaio inox AISI 304 con coperchi a tenuta idraulica
- Nastro ingresso in lamiera di acciaio inox AISI 304 con catena table top in acciaio inox montata su listelli di materiale antifrizione, rullini di supporto nella parte di ritorno, guide di contenimento in tondo su supporti regolabili per i vari formati di contenitore, testata motorizzata mediante motovariatore e testata folle
- Trasporto contenitori lungo il tunnel con nastro modulare in polipropilene, con sistema adeguato di trascinamento e motorizzazione a velocità variabile mediante inverter
- Regolatore di temperatura dell’acqua, completo di contatto elettrico che mediante lampeggiante avverte che la macchina non ha raggiunto o non è più alla temperatura impostata
- Registratore videografico con Smart Card per la registrazione dei seguenti parametri: temperatura acqua delle prime due sezioni, temperatura acqua di raffreddamento
- Vasche con pompe centrifughe per la pioggia di acqua calda, protette da doppi filtri in acciaio inox.
- Queste alimentano i collettori che portano i tubi spruzzatori smontabili mediante bocchettone, dotati di ugelli ad ampio passaggio e ad altissima portata per garantire un alto rendimento ed una migliore uniformità di trattamento
- Nastro uscita a velocità differenziate in lamiera di acciaio inox AISI 304 con catena table top in acciaio inox montata su listelli di materiale antifrizione, rullini di supporto nella parte di ritorno, guide di contenimento in tondo su supporti regolabili per i vari formati di contenitore, testata motorizzata mediante motovariatore e testata folle
- Gruppo disfa-ponte
Quadro elettrico di comando in acciaio inox - Sicurezza di arresto macchina per qualsiasi resistenza allo scorrimento del tappeto
- Sicurezza di arresto macchina in caso di troppo pieno all’uscita
- Dispositivo di non partenza della macchina se non ha raggiunto la temperatura impostata
- Dispositivo di arresto macchina in caso di abbassamento della temperatura minima impostata
- Allarme acustico e lampeggiante di colore rosso posti sul lato superiore del quadro elettrico per la segnalazione delle anomalie.
Dati Tecnici
La superfice di lavoro può variare da un minimo di 3 m² fino a 60 m² e oltre.
