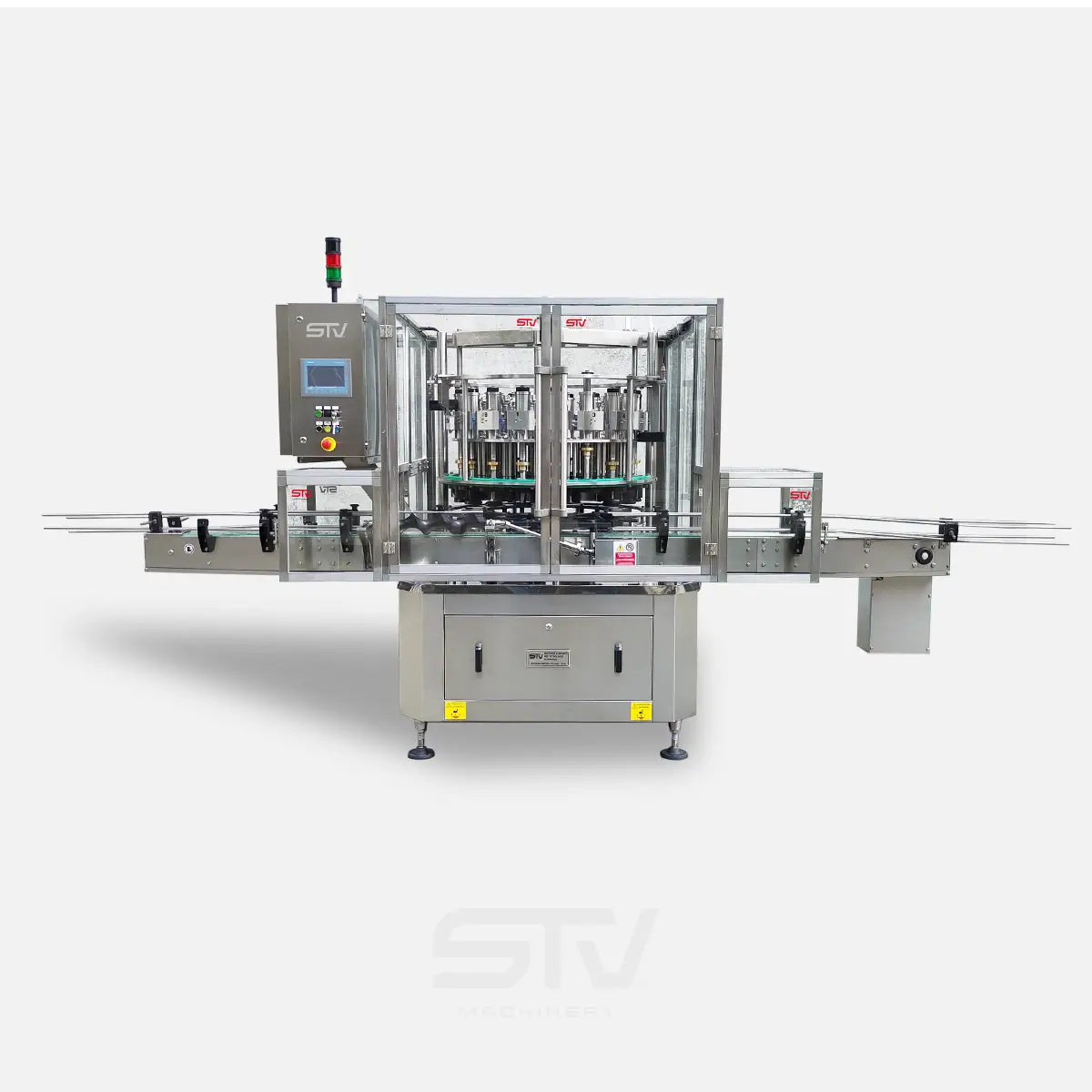

Descrizione del macchinario
Principio di funzionamento
I contenitori, precedentemente riempiti di prodotto solido tramite Tavolo di Riempimento motorizzato o la Riempitrice a Vibrazione mod. RPN e in arrivo dal trasportatore vengono sincronizzati dalla coclea in polizene e quindi posizionati sotto le teste tamponanti.
A questo punto, il prodotto che fuoriesce dal contenitore viene racchiuso all’interno del corpo della testa tamponante tramite un tamburo rotante.
Successivamente il tampone superiore, tramite cilindro pneumatico, scende e si posiziona sul prodotto iniziando così la fase di tamponamento, pressandolo all’interno del contenitore.
Al termine di questa operazione, i contenitori vengono traslati, mediante stella, nel trasportatore d’uscita (che è lo stesso d’alimentazione) ed inviato alle macchine successive.
La pressatura dei prodotti all’interno dei contenitori facilita le successive operazioni di riempimento con liquido di governo e chiusura dei contenitori.
La macchina è registrabile in altezza tramite dispositivo elettromeccanico. Cambio rapido dell’attrezzatura per contenitore di diametro e altezza diversi. Dopo l’avviamento e le relative regolazioni la macchina non necessita dell’assistenza dell’operatore.
Caratteristiche Costruttive
- Basamento con piastra di supporto in acciaio al carbonio, struttura e rivestimento totale con sportelli di ispezione in acciaio inox. Il basamento racchiude la motorizzazione, gli organi di trasmissione e il gruppo trattamento aria completo di elettrovalvole.
- Colonna centrale montata su cuscinetti, sulla quale è fissata la giostra pensile di supporto contenitori.
- Giostra superiore montata su colonna telescopica con dispositivo elettromeccanico per la regolazione in altezza,
- Collettore centrale per la distribuzione dell’aria ai cilindri pneumatici.
- Crociera montata su cuscinetti fissata al collettore centrale che porta un anello su cui sono montate le camme per le fasi di salita e discesa dei cilindri che danno movimento ai tamponi, ed un secondo anello che sostiene la camma di comando dei tamburi rotanti.
- Teste di tamponamento costituita da: cilindro pneumatico costruito in acciaio inox, tampone centrale, corpo testa tamponante, tamburo rotante con profilo speciale.
- No. 01 attrezzatura in dotazione per un formato di contenitori.
- Protezione antinfortunistica a norma CE.
- Quadro elettrico di comando in acciaio inox.
- Pannello operatore con display LCD Touch Screen a colori da 7”.
- Fabbricazione in acciaio inox AISI 304, eccetto alcuni particolari che sono in materiale diverso idoneo al loro funzionamento.
Optionals
Versione con Tamponi Rotoassiale avente tamburo rotante con profilo speciale
Dati Tecnici
| Lunghezza | 3.000 mm (tutti i modelli) |
| Larghezza | da 1.100 a 1.600 mm max. |
| Potenza installata | kW 2,50 circa |
