Principe de fonctionnement

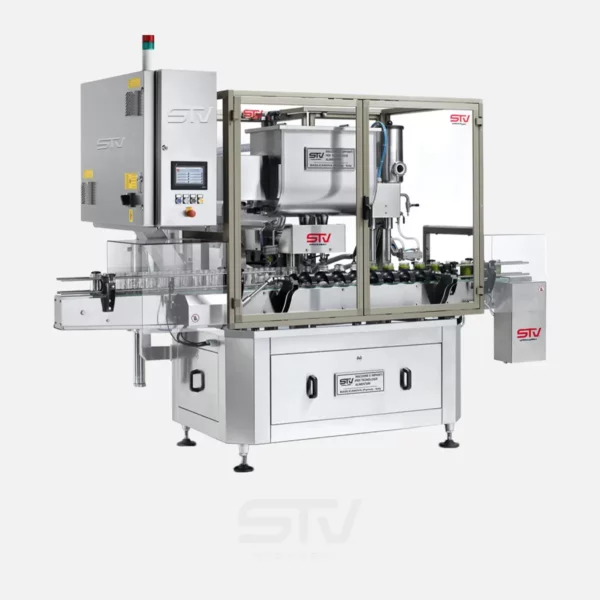

Machine apte au remplissage de récipients en verre, métal ou PET avec des produits denses et semi-denses (sauces, crèmes, patè, "pesto alla Genovese", mayonnaise, sauce de tomate, moutarde, confitures, miel, etc.) contenant aussi des petits moreceaux.
Alimentation des récipients par un ruban transporteur et un dispositif pour le positionnement sous les vannes doseuses (à partir du modèle avec 2 vannes il faut une vis sans fin en polyzène pour chaque format de récipient de diamètre différent, une est fournie avec la machine).
Le cylindre pneumatique à double effet, solidaire au piston doseur qui a une course prédéterminée, fait aspirer le produit du réservoir et le pousse dans le récipient par la vanne déviatrice. Le volume de remplissage est réglable par un volant spécial. Le groupe doseur est réglable en hauteur selon l'hauteur des récipients par un vérin avec volant.
Après la mise en marche et les réglages nécessaires la machine ne nécessite pas de l’assistance de l’opérateur.
CARACTERISTIQUES DE FABRICATION
Soubassement avec plaque de support en acier au carbone, structure et revêtement total avec porte d’inspection en acier inox.
Groupe/s doseur/s composé/s par un cylindre coaxiale pour le produit avec son piston pneumatique et par une tête avec vanne déviatrice.
Réservoir du produit avec sonde pour le contrôle de niveau (dans les modèles DVL1 et DVL2 le réservoir est vertical, dans les modèles DVL3 et DVL4 il est à berceau).
Convoyeur avec chaîne table top en acier inox montée sur des barres de matériel antifriction avec des guides de contenance réglables.
Panneau électrique de commande en acier inox.
Fabrication en acier inox AISI 304 sauf quelques parties qui sont en matériel différent apte à leur bon fonctionnement.
Système de protection de sécurité selon les normes CE.
Groupe/s doseur/s composé/s par un cylindre coaxiale pour le produit avec son piston pneumatique et par une tête avec vanne déviatrice.
Réservoir du produit avec sonde pour le contrôle de niveau (dans les modèles DVL1 et DVL2 le réservoir est vertical, dans les modèles DVL3 et DVL4 il est à berceau).
Convoyeur avec chaîne table top en acier inox montée sur des barres de matériel antifriction avec des guides de contenance réglables.
Panneau électrique de commande en acier inox.
Fabrication en acier inox AISI 304 sauf quelques parties qui sont en matériel différent apte à leur bon fonctionnement.
Système de protection de sécurité selon les normes CE.
Sur demande et selon le type de produit la machine peut être fournie avec melangeur et / ou groupe dosage huile (pour "pesto alla Genovese", paté, etc. afin d'éviter l'oxydation).
La machine est disponible dans les modèles suivants :
Mod. DVL1 (avec 1 groupe doseur) pour une cadence de 1.600 récipients/heure de 100 gr
Mod. DVL1 (avec 1 groupe doseur) pour une cadence de 1.600 récipients/heure de 100 gr
Mod. DVL2 (avec 2 groupes doseurs) pour une cadence de 3.500 récipients/heure de 100 gr
Mod. DVL3 (avec 3 groupes doseurs) pour une cadence de 4.500 récipients/heure de 100 gr
Mod. DVL4 (avec 4 groupes doseurs) pour une cadence de 5.500 récipients/heure de 100 gr
